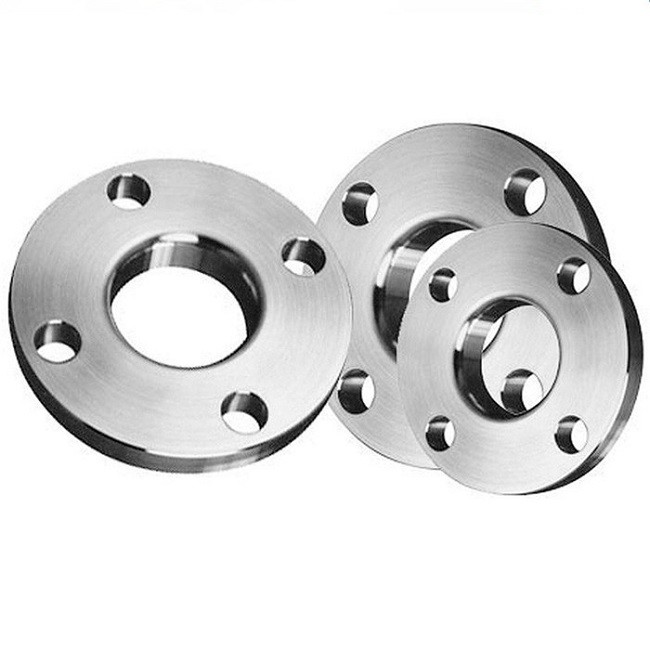

Dn10-Dn1000 Titanyum Boru Flanşı, ASME B16.9 Titanyum Kaynak Boyunlu Flanş
Menşe yeri | Çin |
---|---|
Marka adı | CSTY2022 |
Sertifika | ISO9001 |
Model numarası | asme B16.9 Gr2 Dövme titanyum Flanş |
Min sipariş miktarı | 10 adet |
Fiyat | $50.00 - $1,000.00/ Piece |
Ambalaj bilgileri | Nakliye güvenliğini sağlamak için ahşap kutu paketini metal bağlama ile dışa aktarın ve önerinizi me |
Teslim süresi | 10 ~ 15 iş günü |
Ödeme koşulları | T/T, L/C |
Yetenek temini | Ayda 2000 Adet |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xStandart | ANSI B16.5, ASME B16.47, MSS-SP-44, API, AWWA, DIN, JIS, BS, EN ve diğerleri | Şekil | Dövme titanyum Flanş |
---|---|---|---|
Boyut | DN10-DN1000 veya Özel Boyut | Seviye | Gr2, Gr1, Gr4, Gr5 |
Renk | Parlak gümüş | Basınç | Sınıf150/300/600/9001500/2500 |
Başvuru | Kimyasal işleme, petrokimya, petrol ve gaz, enerji üretimi, havacılık, tıp, denizcilik ve diğerleri | Teknikler | Dövme Döküm |
Vurgulamak | Dn1000 Titanyum Boru Flanşı,Dn10 Titanyum Boru Flanşı,ASME B16.9 titanyum kaynak boyunlu flanş |
Dn10-Dn1000 Titanyum Boru Flanşı, ASME B16.9 Titanyum Kaynak Boyunlu Flanş

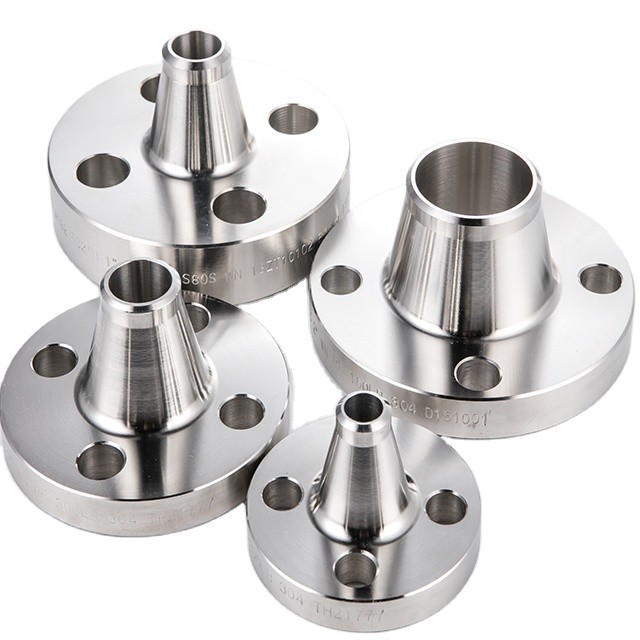

Kaynak boyunlu flanş, uzun konik boyunlu ve bir boruya alın kaynaklı olarak tasarlanmış bir flanş türüdür.Kaynak ağzı tasarımı, flanş ve boru arasında yumuşak bir geçiş sağlayarak optimum akış sağlar ve türbülansı en aza indirir.Aynı zamanda bağlantıya güç ve sertlik sağlar.
Dn10-Dn1000 tanımlaması, titanyum boru flanşının barındırabileceği boru boyutları aralığını ifade eder.Flanşın, DN10 (10 milimetre) ila DN1000 (1000 milimetre) çap aralığındaki borularla kullanılabileceğini belirtir.Bu aralık, endüstriyel uygulamalarda yaygın olarak kullanılan çok çeşitli boru boyutlarını kapsar.
ASME B16.9 spesifikasyonu, Amerikan Makine Mühendisleri Derneği (ASME) tarafından geliştirilen ve fabrika yapımı dövme çelik ve alaşımlı boru bağlantı parçaları için yönergeler sağlayan bir standarttır."ASME B16.9 Titanyum Kaynak Boyunlu Flanş", titanyum kaynak boynunun flanş, B16.9 standardında belirtilen benzer boyutlara ve özelliklere göre üretilmiştir.
Genel olarak, ASME B16.9 kaynak boyunlu tasarıma sahip Dn10-Dn1000 titanyum boru flanşı, yüksek sıcaklıklara ve aşındırıcı ortamlara dayanabilen güvenli, sızdırmaz bir bağlantı sağlayan, belirtilen boyut aralığındaki titanyum boruları birleştirmek için uygundur.
Boru Flanşında Titanyum Kayma Özellikleri
Boyut | 1/2'' (DN15) ila 48'' (DN1200) |
Standart | ANSI B16.5, ASME B16.47, MSS-SP-44, API, AWWA, DIN, JIS, BS, EN ve diğerleri |
Malzeme | Titanyum GR2,Gr5,GR7,GR12 |
Basınç | Class150, 300, 600, 900 1500 ve Class2500 PN6, PN10, PN16, PN25, PN40 ve PN64 JIS 5K, 10K, 16K ve 20K |
Tip | Geçmeli, Kaynak Boyunlu, Kör, Soket Kaynaklı, Dişli, Bindirme Bağlantılı, Plakalı, vb. |
bakan | Yükseltilmiş Yüz (RF), Düz Yüz (FF), Halka Tipi Bağlantı (RTJ) ve diğerleri |
Yüzey | İşlenmiş, parlatılmış veya müşteri ihtiyacına göre |
Bağlantı | Alın Kaynak ve Soket Kaynak ve Diş |
Denetleme | RT,PT.OR Üçüncü taraf |
Başvuru | Kimyasal işleme, petrokimya, petrol ve gaz, enerji üretimi, havacılık, tıp, denizcilik ve diğerleri. |
Adedi | 10 adet |
İlgili Ürün Listesi
Kaynak boyunlu flanşlar
Kaynak flanşı, mukavemet ve aşınma ömrü söz konusu olduğunda diğer tüm ANSI flanşlarının ölçüldüğü standarttır.Uzun kaynak boyunlu flanşlar standarttır, çünkü çeşitli aşırı sıcaklıklarda birçok farklı yüksek basınç uygulaması için kullanılırlar ve bağlantı noktasındaki türbülansı ve erozyonu sınırlamak için tasarlanırlar.
Geçmeli Flanşlar
Genel olarak, bu flanşlar, standart bir uzun kaynak boyunlu flanşın gücünün yaklaşık üçte ikisi oranında derecelendirilmiştir ve karşılaştırılabilir bir uzun kaynak boyunlu flanşın yaklaşık üçte biri kadar bir yorulma ömrüne sahiptirler.Biri flanşın dışında ve diğeri flanşın içinde olmak üzere iki köşe kaynağı kullanılarak borulara bağlanırlar.Bu, onları bir boruya takmak için biraz daha zaman alıcı hale getirir ve flanşın çok yönlülüğünü azaltır, çünkü bunların dirsek ve te ile birleştirilmesi mümkün değildir.Geçmeli flanşlarla kullanılan tüm bağlantı parçaları düz bir uca sahip olmalıdır.
Kör Flanşlar
Kör boru flanşları, gelecekte boru hattı ağını genişletme seçeneği sunarken boruları, vanaları ve ASME basınçlı kap açıklıklarını kapatır.Bu flanşlar ayrıca genellikle boru hattı ağı içinde yüksek basınç testi için kullanılır.
Soket Kaynaklı Flanşlar
Soket kaynaklı flanşlar, flanşlardaki kayma kadar güçlüdür, ancak yorulmaya karşı direnç söz konusu olduğunda yaklaşık %50 daha güçlüdür.Bu flanşlar, flanşın dışında tek bir köşe kaynağı kullanılarak bağlanır.Bu, onları kurmak için daha az emek yoğun hale getirir.
Dişli Flanşlar
Dişli flanşların en iyi yanı, bir boru sistemine kaynak yapılmadan monte edilebilmeleridir.Bunlar çoğu zaman daha küçük boru boyutları için ve yalnızca kalın cidarlı boru sistemleri için kullanılır.
Titanyum Kaynak Boyunlu Flanşın uygulama alanı
1.Petrol ve Gaz: Titanyum kaynaklı boyunlu flanşlar, petrol ve gaz arama, üretim, arıtma ve nakliyede yaygın olarak kullanılmaktadır.Zorlu ortamlarda korozyona karşı mükemmel dirençleri nedeniyle boru hatlarında, açık deniz platformlarında, deniz altı kurulumlarında ve rafinerilerde kullanılırlar.
2.Kimyasal İşleme: Titanyum kaynaklı boyunlu flanşlar, aşındırıcı kimyasalları, asitleri ve alkalileri işleyen kimyasal tesislerde ve tesislerde uygulama alanı bulur.Kimyasal korozyona karşı direncin çok önemli olduğu boru hatlarında, reaktörlerde, ısı eşanjörlerinde ve diğer ekipmanlarda kullanılırlar.
3.Güç Üretimi: Titanyum kaynak boyunlu flanşlar, nükleer, termik ve yenilenebilir enerji tesisleri dahil olmak üzere enerji santrallerinde kullanılmaktadır.Mukavemetleri, korozyon dirençleri ve yüksek basınç ve sıcaklıklara dayanabilmeleri nedeniyle buhar türbinlerinde, ısı eşanjörlerinde ve yüksek sıcaklık uygulamalarında kullanılırlar.
4.Havacılık ve Savunma: Havacılık ve uzay endüstrisi, uçak motorlarında, roket motorlarında ve diğer havacılık bileşenlerinde titanyum kaynaklı boyunlu flanşlar kullanır.Titanyumun hafif yapısı, yüksek mukavemeti ve korozyon direnci ile birleştiğinde, onu bu uygulamalar için ideal bir malzeme haline getirir.
5. Denizcilik ve Gemi İnşası: Titanyum kaynaklı boyunlu flanşlar, gemi inşasında, açık deniz platformlarında ve denizcilik tesislerinde kullanılmaktadır.Deniz suyu korozyonuna karşı direnç sağlayarak kritik denizcilik uygulamaları için uygun hale getirirler.
6.Tıbbi ve Biyomedikal: Titanyum kaynaklı boyunlu flanşlar, tıbbi cihazlarda, implantlarda ve cerrahi aletlerde uygulama alanı bulmaktadır.Titanyumun biyouyumluluğu, korozyon direnci ve insan dokularıyla bütünleşme yeteneği, onu tıbbi uygulamalar için tercih edilen bir malzeme haline getiriyor.
7.Su Arıtma: Titanyum kaynaklı boyunlu flanşlar, tuzdan arındırma tesislerinde, atık su arıtma tesislerinde ve diğer su arıtma uygulamalarında kullanılır.Tuzlu ve sert su ortamlarında korozyona karşı direnç sunarlar.
8.İlaç ve Biyoteknoloji: Titanyum kaynaklı boyunlu flanşlar, ilaç, aşı ve biyolojik ürünlerin üretimi için ilaç ve biyoteknoloji endüstrilerinde kullanılmaktadır.Aşındırıcı maddelere karşı dirençleri ve kolay temizlenebilmeleri onları sıhhi işlemler için uygun hale getirir.
Etiket:Titanyum flanş, kaynak boyunlu flanş, Titanyum Boru Flanşı
