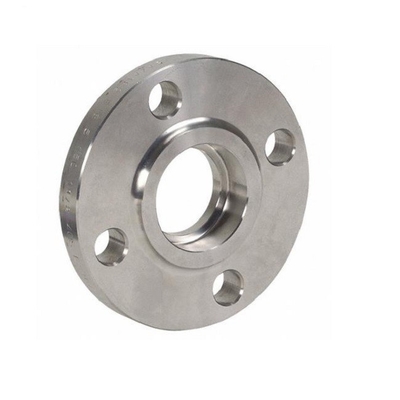

PN0.25 Gr4 Titanyum Boru Flanşı, ANSI B16.5 Titanyum Boru Flanşı Üzerinde Kayma
Menşe yeri | Çin |
---|---|
Marka adı | CSTI |
Sertifika | ISO9001 |
Model numarası | titanyum Slip-On Flanş |
Min sipariş miktarı | 1 bilgisayar |
Fiyat | $30.00~$45.00/kg |
Ambalaj bilgileri | Nakliye güvenliğini sağlamak için ahşap kutu paketini metal bağlama ile dışa aktarın ve önerinizi me |
Teslim süresi | 10 ~ 15 iş günü |
Ödeme koşulları | T/T, L/C |
Yetenek temini | Ayda 2000 Adet |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xStandart | ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 | Boyut | 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000) |
---|---|---|---|
Şekil | Geçmeli Flanş | Basınç Sınıfı | PN0.25~32Mpa |
Seviye | Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 titanyum | Başvuru | Endüstriyel, Eşanjör, medikal, Otomatik egzoz, endüstri/medikal |
Renk | Şerit, Titanyum Orijinal Renk, Ti Naturel, gri | teknik | Dövme ve CNC İşlenmiş |
Vurgulamak | PN0.25 Titanyum Boru Flanşı,Gr4 Titanyum Boru Flanşı,ANSI B16.5 titanyum boru flanşı üzerinde kayma |
Boru Flanşında Titanyum Kayma Tanımı
Titanyum geçmeli boru flanşı, farklı çaplardaki boruları veya tüpleri bağlamak için kullanılan bir flanş türüdür. Geçmeli flanş, boru veya borunun ucu üzerinden kayacak şekilde tasarlanmıştır ve daha sonra güvenli ve sızıntı oluşturmak için yerine kaynak yapılır. -ücretsiz eklem.

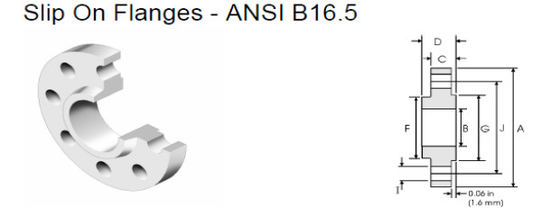

Flanş dairesel bir şekle ve çevresinde cıvata delikleri olan düz bir yüze sahiptir.Cıvata delikleri, flanşı karşı flanşa veya ekipmana cıvatalarla bağlamak için kullanılır.Geçmeli flanş tipik olarak boru hatları, kimya fabrikaları ve petrol rafinerileri gibi kolay montaj ve demontajın gerekli olduğu uygulamalarda kullanılır.
Titanyum slip-on boru flanşları, diğer malzemelerin başarısız olabileceği yüksek sıcaklık ve aşındırıcı ortamlarda yaygın olarak kullanılır.Ayrıca, yüksek mukavemet-ağırlık oranları ve korozyon direnci nedeniyle havacılık, medikal ve denizcilik gibi endüstrilerde de kullanılmaktadırlar.Titanyum geçmeli boru flanşı çeşitli boyutlarda mevcuttur ve özel gereklilikleri karşılamak üzere özelleştirilebilir
Boru Flanşında Titanyum Kayma Özellikleri
ürünler |
Geçmeli Flanş |
Malzeme sınıfı |
Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 |
Sertifikasyon |
ISO9001:2008 Alibaba.com Değerlendirilen Tedarikçi |
Standart |
ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 |
boyut |
1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000) |
Basınç Sınıfı |
PN0.25~32Mpa |
(DIN) PN6 PN10 PN16 PN25 ila PN250 |
|
150# 250# 300# 400# 500# 600# 900# 1500# 2500# |
|
teknik |
Dövme ve CNC İşlenmiş |
tip |
Kaynak Boyunları Slip-Ons Dişli Kör Soket Kaynak ve Bindirme Bağlantısı |
flanş yüzeyi |
Yükseltilmiş Yüz (RF), Düz Yüz (FF), Halka Tipi Bağlantı (RTJ) ve diğerleri |
Kimyasal gereksinimler
|
N |
C |
H |
Fe |
Ö |
Al |
V |
Pd |
ay |
Ni |
ti |
Gr1 |
0.03 |
0.08 |
0,015 |
0.20 |
0,18 |
/ |
/ |
/ |
/ |
/ |
Bal |
gr2 |
0.03 |
0.08 |
0,015 |
0.30 |
0,25 |
/ |
/ |
/ |
/ |
/ |
Bal |
Gr5 |
0,05 |
0.08 |
0,015 |
0.40 |
0.20 |
5,5~6,75 |
3,5~4,5 |
/ |
/ |
/ |
Bal |
gr7 |
0.03 |
0.08 |
0,015 |
0.30 |
0,25 |
/ |
/ |
0,12~0,25 |
/ |
/ |
Bal |
gr9 |
0.03 |
0.08 |
0,015 |
0,25 |
0,15 |
2,5~3,5 |
2.0~3.0 |
/ |
/ |
/ |
Bal |
Gr12 |
0.03 |
0.08 |
0,015 |
0.30 |
0,25 |
/ |
/ |
/ |
0,2~0,4 |
0,6~0,9 |
Bal |
Çekme gereksinimleri
Seviye |
Çekme mukavemeti (dk) |
Akma dayanımı (dk) |
Uzama(%) |
||
ksi |
M Pa |
ksi |
M Pa |
||
1 |
35 |
240 |
20 |
138 |
24 |
2 |
50 |
345 |
40 |
275 |
20 |
5 |
130 |
895 |
120 |
828 |
10 |
7 |
50 |
345 |
40 |
275 |
20 |
9 |
90 |
620 |
70 |
438 |
15 |
12 |
70 |
438 |
50 |
345 |
18 |
Genel olarak, bu flanşlar, standart bir uzun kaynak boyunlu flanşın gücünün yaklaşık üçte ikisi oranında derecelendirilmiştir ve karşılaştırılabilir bir uzun kaynak boyunlu flanşın yaklaşık üçte biri kadar bir yorulma ömrüne sahiptirler.Biri flanşın dışında ve diğeri flanşın içinde olmak üzere iki köşe kaynağı kullanılarak borulara bağlanırlar.Bu, onları bir boruya takmak için biraz daha zaman alıcı hale getirir ve flanşın çok yönlülüğünü azaltır, çünkü bunların dirsek ve te ile birleştirilmesi mümkün değildir.Geçmeli flanşlarla kullanılan tüm bağlantı parçaları düz bir uca sahip olmalıdır.
Titanyum Slip On Boru Flanşının uygulama alanı
1.Kimyasal işleme: Titanyum slip-on boru flanşları genellikle kimyasal işleme tesislerinde yüksek derecede aşındırıcı kimyasalları taşıyan boru hatları için kullanılır.Titanyumun mükemmel korozyon direnci, onu bu tür uygulamalar için ideal bir malzeme yapar.
2.Petrol ve gaz: Titanyum geçmeli boru flanşları, özellikle korozyon direncinin ve dayanıklılığın çok önemli olduğu açık deniz uygulamalarında petrol ve gaz boru hatlarında kullanılır.
3.Enerji üretimi: Enerji santrallerinde, buhar, kondens ve diğer sıvıları taşıyan boru hatlarında titanyum slip-on boru flanşları kullanılır.Titanyumun yüksek mukavemeti ve korozyon direnci, onu bu tür uygulamalar için uygun bir malzeme yapmaktadır.
4.Havacılık: Titanyum geçmeli boru flanşları, havacılık endüstrisinde roket motorları, uçak motorları ve hafif ve yüksek mukavemetli bir malzeme gerektiren diğer bileşenler için kullanılır.
5.Tıbbi: Titanyum geçmeli boru flanşları, titanyumun biyouyumluluğu, korozyon direnci ve hafif yapısı nedeniyle tıbbi implantlarda ve protezlerde kullanılır.
6.Deniz: Deniz ortamlarında, deniz suyunu, kimyasalları ve diğer sıvıları taşıyan boru hatları için titanyum geçmeli boru flanşları kullanılır.Titanyumun korozyon direnci, onu bu tür uygulamalar için ideal bir malzeme yapar.
Bunlar, titanyum slip-on boru flanşlarının kullanılabileceği endüstrilerden ve uygulamalardan sadece birkaçıdır.Yüksek mukavemetleri, korozyon dirençleri ve biyouyumlulukları, onları çeşitli endüstrilerde geniş bir uygulama yelpazesi için uygun hale getirir.
Boru Flanşında Titanyum Kaydırma uygulama durumuKimyasal işleme endüstrisinde
Kimyasal işleme endüstrisinde, oldukça aşındırıcı kimyasallar genellikle boru hatları aracılığıyla taşınır.Sızıntıları önlemek ve güvenli çalışmayı sağlamak için yüksek kaliteli flanşlar gereklidir.Böyle bir uygulamada, bir kimya şirketinin hidroklorik asit taşıyan bir boru hattındaki flanşları değiştirmesi gerekiyordu.
Titanyumun mükemmel korozyon direnci nedeniyle titanyum slip-on boru flanşlarını kullanmayı tercih ettiler.Flanşlar, Grade 2 titanyumdan yapılmıştır ve ANSI B16.5 spesifikasyonlarını karşılayacak şekilde tasarlanmıştır.Ayrıca, sızdırmaz bir bağlantı sağlamak için yükseltilmiş bir yüz ve pürüzsüz bir yüzey kaplaması ile özelleştirilmiştir.
Titanyum slip-on boru flanşları boru hattına takıldı ve hidroklorik asit herhangi bir sızıntı veya sorun olmadan başarıyla taşındı.Kimya şirketi, flanşların performansından memnun kaldı ve bunları tesislerindeki diğer boru hatlarında kullanmaya karar verdi.
Bu uygulama örneği, korozif ortamlarda yüksek kaliteli flanşlar kullanmanın önemini ve bu tür uygulamalarda titanyum slip-on boru flanşları kullanmanın avantajlarını vurgulamaktadır.
Etiket: Geçmeli Boru Flanşı, titanyum Flanş, Titanyum Boru Flanşı
