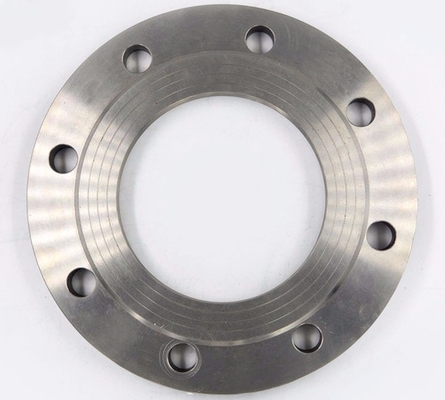

Saf Gr7 Gr9 Gr11 Titanyum Soket Kaynaklı Flanş ANSI B16.5 bağlantı boruları vanaları

Gr1,Gr2,Gr3,Gr4,GR5,Gr7,Gr9,Gr11 Soket kaynak flanşı ANSI B16.5/ASTM B16.5

Titanyum soket kaynaklı flanş, boruları, vanaları ve diğer ekipmanı bir boru sistemine bağlamak için kullanılan bir flanş türüdür.Korozyona dayanıklı, güçlü ve hafif bir metal olan titanyumdan yapılmıştır ve bu da onu zorlu ortamlarda kullanım için ideal kılar.

Soket kaynaklı flanşların ortasında, bağlanmakta olan boru veya ekipmanı sokmak için kullanılan girintili bir alan vardır.Flanş daha sonra boruya veya ekipmana, borunun flanş soketine sokulduğu ve dışarıdan kaynaklandığı bir kaynak türü olan soket kaynağı kullanılarak kaynaklanır.Bu, iki ekipman parçası arasında güçlü, sızdırmaz bir bağlantı oluşturur.

2. İlgili Parametreler

Titanyum ANSI Flanş

Petrol, gaz ve petrokimya endüstrileri, flanşın ömrünü, kurulum kolaylığını ve genel maliyeti en üst düzeye çıkarmak için her biri belirli durumlarda kullanılan birçok farklı titanyum flanş türü kullanır.

Kaynak boyunlu flanşlar

Kaynak flanşı, mukavemet ve aşınma ömrü söz konusu olduğunda diğer tüm ANSI flanşlarının ölçüldüğü standarttır.Uzun kaynak boyunlu flanşlar standarttır, çünkü çeşitli aşırı sıcaklıklarda birçok farklı yüksek basınç uygulaması için kullanılırlar ve bağlantı noktasındaki türbülansı ve erozyonu sınırlamak için tasarlanırlar.

Geçmeli Flanşlar

Genel olarak, bu flanşlar, standart bir uzun kaynak boyunlu flanşın gücünün yaklaşık üçte ikisi oranında derecelendirilmiştir ve karşılaştırılabilir bir uzun kaynak boyunlu flanşın yaklaşık üçte biri kadar bir yorulma ömrüne sahiptirler.Biri flanşın dışında ve diğeri flanşın içinde olmak üzere iki köşe kaynağı kullanılarak borulara bağlanırlar.Bu, onları bir boruya takmak için biraz daha zaman alıcı hale getirir ve flanşın çok yönlülüğünü azaltır, çünkü bunların dirsek ve te ile birleştirilmesi mümkün değildir.Geçmeli flanşlarla kullanılan tüm bağlantı parçaları düz bir uca sahip olmalıdır.

Kör Flanşlar

Kör boru flanşları, gelecekte boru hattı ağını genişletme seçeneği sunarken boruları, vanaları ve ASME basınçlı kap açıklıklarını kapatır.Bu flanşlar ayrıca genellikle boru hattı ağı içinde yüksek basınç testi için kullanılır.

Soket Kaynaklı Flanşlar

Soket kaynaklı flanşlar, flanşlardaki kayma kadar güçlüdür, ancak yorulmaya karşı direnç söz konusu olduğunda yaklaşık %50 daha güçlüdür.Bu flanşlar, flanşın dışında tek bir köşe kaynağı kullanılarak bağlanır.Bu, kurulum için daha az emek yoğun hale getirir.

Dişli Flanşlar

Dişli flanşların en iyi yanı, bir boru sistemine kaynak yapılmadan monte edilebilmeleridir.Bunlar çoğu zaman daha küçük boru boyutları için ve yalnızca kalın cidarlı boru sistemleri için kullanılır.

3. Flanş tipi

Titanyum soket kaynaklı flanşlar, kimya, petrol ve gaz ve denizcilik endüstrileri gibi yüksek mukavemet ve korozyon direncinin gerekli olduğu uygulamalarda yaygın olarak kullanılır.Ayrıca, havacılık ve uzay ve otomotiv endüstrileri gibi ağırlığın önemli olduğu uygulamalarda da kullanılırlar.

Titanyum soket kaynak flanşının birleştirilecek malzeme ile uyumlu olmasına ve kaynak işleminin doğru yapılmasına dikkat edilerek sızıntıların önlenmesi ve güçlü bir bağlantı sağlanması önemlidir.

Etiket: Slip-Ons, Dişli Kör, Soket Kaynaklı ve Bindirme Bağlantılı
