PEM Elektrolizörü için Özellik GR1/GR2 Titanyum Bipolar Plakalar

PEM Elektrolizörü için Özellik GR1/GR2 Titanyum Bipolar Plakalar

Ürün Adı:Bipolar plaka
Uygulama:Su elektrolizinden hidrojen üretimi, yeni enerji pilleri, hidrojen üreten yakıt hücreleri
Malzeme:Titanyum, Paslanmaz Çelik, Bakır, Nikel
Titanyum saflığı:99.7%
Sınıf:GR1 / GR2

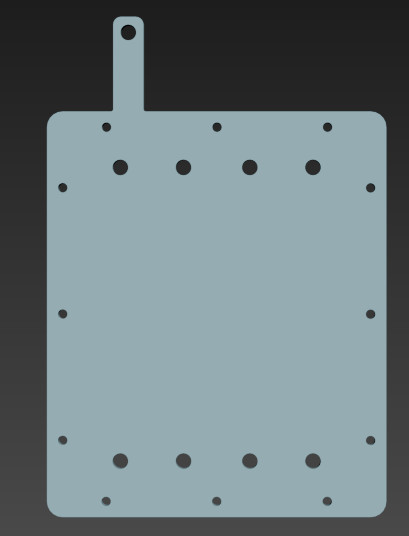

Spesifikasyon:Çizimlere göre özel
İşleme yöntemi:CNC / Çizim

1Titanyum Bipolar Plakların Üretim Süreci

Titanyum bipolar plakalarPEM yakıt hücrelerivePEM su elektrolizörleri. Gaz/sıvıların dağıtılmasından, elektriğin iletilmesinden ve zar-elektrot montajının desteklenmesinden sorumludurlar.

1.1. Hammaddeler Seçimi

• Malzeme: Ticari saf titanyum (örneğin, 1. veya 2. sınıf) veya titanyum alaşımları.

• Kalınlığı: Tipik olarak, uygulamaya bağlı olarak 0,1 mm ile 1 mm arasında değişir.

1.2. Yüzey Ön işleme

• Turşu: Yüzeydeki oksit katmanlarını ve kirleticileri çıkarır.

• Kum fırlatma veya mekanik cilalama: Daha iyi kaplama yapışkanlığı için yüzey kabalığını arttırır.

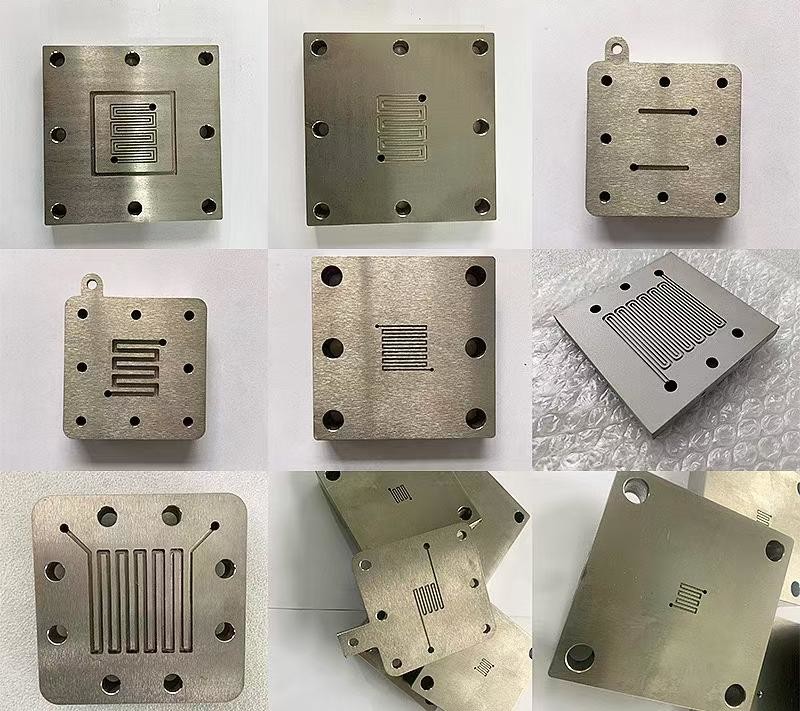

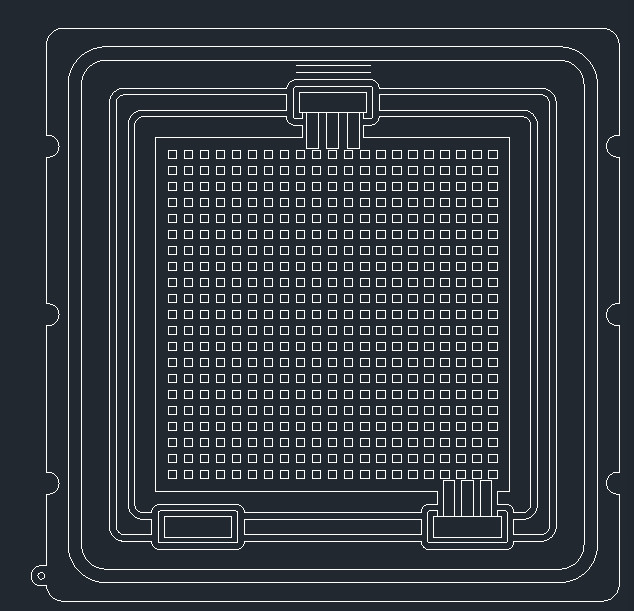

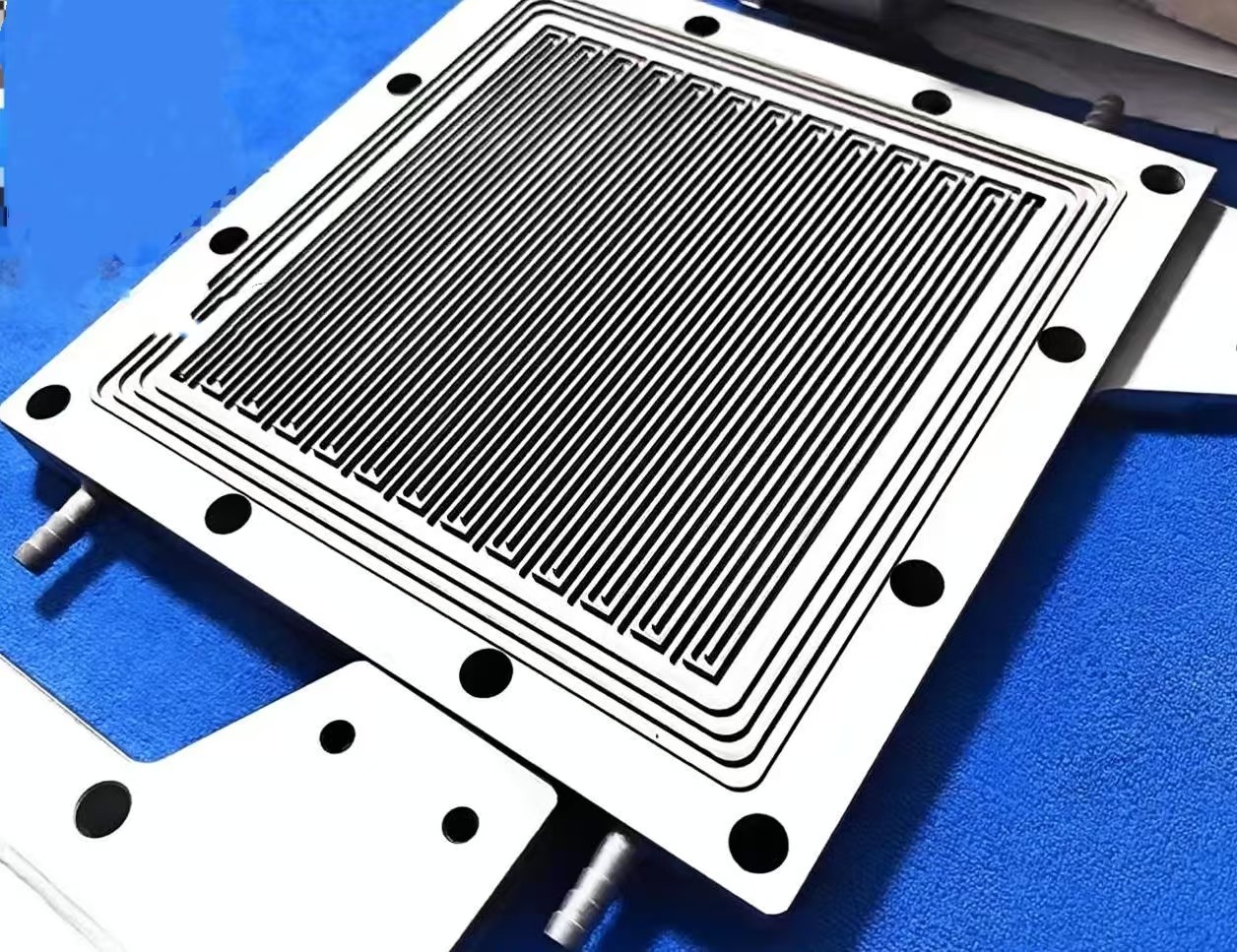

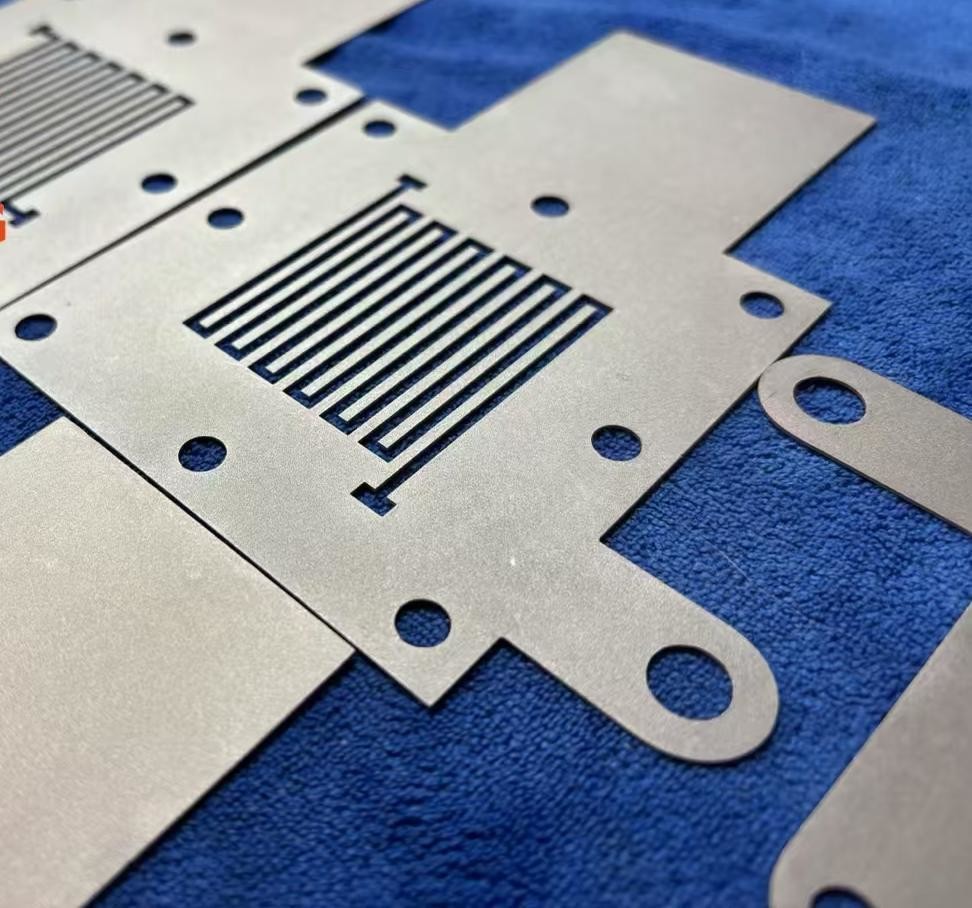

1.3. Akış Alanı Oluşturma

Akış kanalları gaz veya sıvı akışını yönetmek için tasarlanmıştır.

(a) Damgalama

• Hızlı şekillendirme, hassas matrikle.

• Seri üretim için uygundur.

• Dayanıklı ve pahalı kalıplar gerektirir.

(b) Rulo Yapımcılığı

• Sürekli üretim tekniği.

• Basit veya düz kanal desenleri için kullanılır.

(c) Kimyasal kazım

• Fotolitografi ve asit kazımı ile kesin desenler.

• Karmaşık veya ince yapılar için en iyisi.

• Daha yüksek maliyet ve kimyasal atık yönetimi içerir.

d) Lazer veya EDM İşleme

• Araştırma ve geliştirme veya küçük partiler için uygun yüksek hassasiyetli teknikler.

• Çok ince ve özel akış alanı yapılarını sağlar.

1.4Kaynaklama (Montaj için)

İki desenli titanyum levhası mühürlü bir bipolar plaka oluşturmak için birleştirilebilir:

• Lazer kaynak veya difüzyon bağlama: Yüksek mühürleme performansını ve yapısal bütünlüğünü sağlar.

1.5Yüzey kaplama işlemi

Titanyum, elektrik performansını etkileyen iletken olmayan bir oksit tabakası (TiO2) oluşturma eğilimindedir.

Tipik Kaplama Türleri:

• Karbon bazlı kaplamalarGrafen, karbon nanotüpler.

• Değerli Metaller: Platin veya altın (mükemmel iletkenlik ve korozyon direnci, ancak pahalı).

• İletici seramik: Titanyum nitrit (TiN), niobium nitrit (NbN).

1.6Kalite Testleri

• Gaz sıklığı testi: Dükkanın mühürlenmesini sağlamak için.

• Elektrik İletişimliliği Testi

• Korrozyona Direnci Denemesi

• Boyut Doğruluğu Denetimi

2Titanyum Bipolar Plakların Uygulamalar

Titanyum bipolar plakalar çeşitli elektrokimyasal sistemlerde kullanılır:

2.1Proton Değiştirme Membran Su Elektrolizörleri (PEMWE)

• Sert asitli ortam ve yüksek voltaj koşulları.

• Titanyum mükemmel korozyon direnci ve dayanıklılık sunar.

2.2PEM yakıt hücreleri (PEMFC)

• Hafif ve korozyona dayanıklı özellikleri taşınabilir, otomotiv ve havacılık uygulamaları için idealdir.

2.3Elektrolitik hücreler

• Kimyasal işleme, su arıtma ve yeşil hidrojen üretiminde kullanılır.

3Titanyum Bipolar Plakaların Avantajları

4. Zorluklar

Titanyum bipolar plakaların birçok avantajı olsa da, bazı zorluklar şunları içerir:

• Yüksek Malzeme MaliyetiTitanyum ve kaplamaları pahalıdır.

• İşleme ZorluğuTitanyum çelikten daha zor şekillendirilir ve işlenir.

• Yüzey iletkenliği optimize edilmelidir: Doğal oksit tabakası, iletkenliği korumak için etkili bir yüzey tedavisi gerektirir.
